Utilidad del Ensayo

• Determinar el contenido de agua a la cual el suelo adquiere una consistencia plástica, como de una pasta de modelar.
• Se emplea en la caracterización de materiales a utilizar en explanadas y fracciones finas de materiales granulares.
• Se define como límite plástico de un suelo la menor humedad con la que al amasar cilindros elaborados con el suelo, éstos se agrietan cuando tengan un diámetro de 3mm.

Norma de referencia: UNE-EN 103104

Equipamiento de Laboratorio

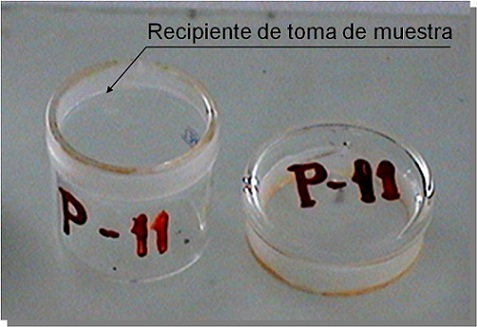

En este caso el equipamiento es muy sencillo: una lámina de vidrio, una espátula, recipientes para tomar muestras, etc.

Realización Práctica

• Se toman 20 g de suelo, que pasen por el tamiz 400 µm, aplicando el procedimiento descrito en la norma.
• Se amasan con agua destilada.

Formación de Cilindros

• Se toma la mitad de la muestra y se forman cilindros, aplicando el procedimiento indicado en la norma.
• Cuando el cilindro se resquebraje, bajo las condiciones indicadas en la norma (alcanzando un diámetro de 3 mm, etc.), se colocan las fracciones de los cilindros amasados en un recipiente y se tapa.
• Se repite el procedimiento con la otra mitad de la muestra.

Cálculos y Resultados

• Se determina la humedad para cada mitad de la muestra.
• El límite plástico es la media de las humedades de las dos mitades de la muestra, expresada en tanto por ciento.
• Los resultados deben cumplir los criterios de precisión indicados en la norma.


• Las exigencias del límite plástico, LP, están relacionadas con el Indice de Plasticidad, IP, el cual se obtiene como:


donde:

LL es el límite líquido.

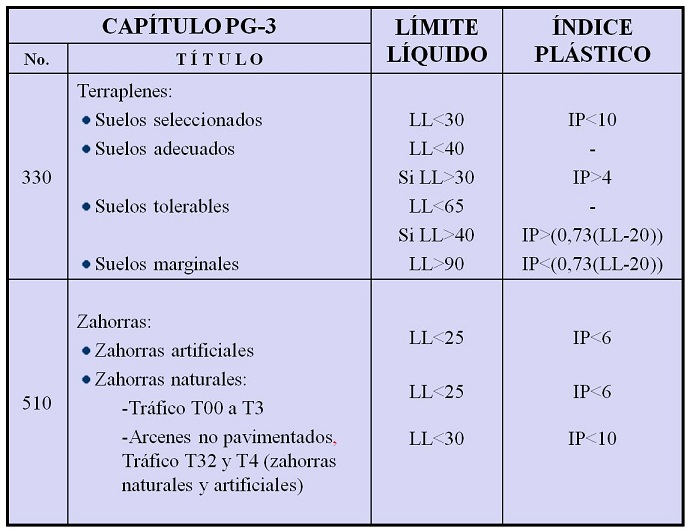

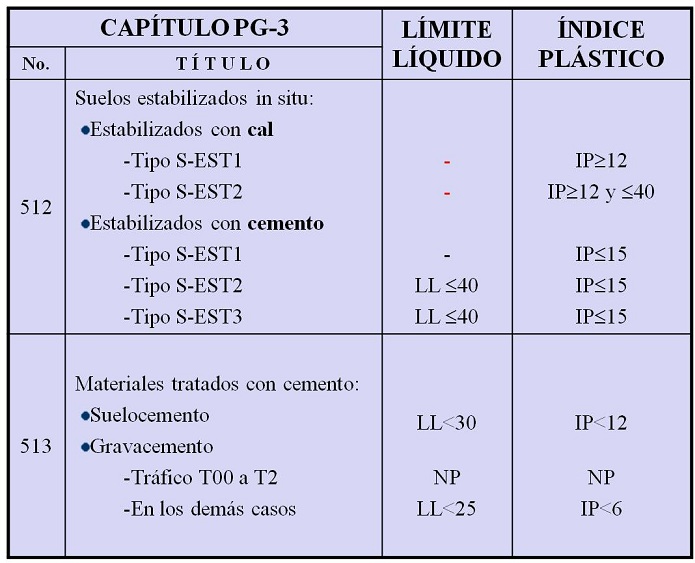

Exigencias del PG-3
