Utilidad del Ensayo

• Sirve para determinar la cantidad de betún mal emulsionado.
• La presencia de cantidad excesiva de partículas sugiere la posibilidad de problemas de manejo y aplicación.
• Los grumos y la capa que en ocasiones se forma en la superficie se pueden deber a la rotura de la emulsión, defectos de fabricación, contaminación, etc.

Norma de referencia: UNE-EN 1429

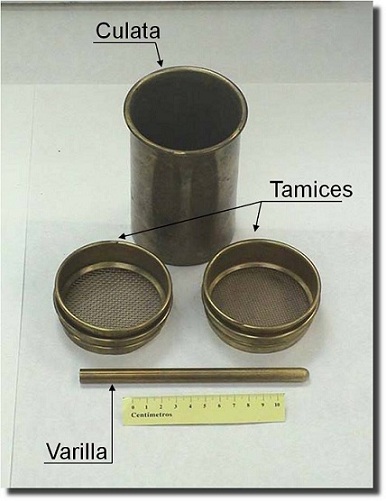

Equipamiento de Laboratorio

Realización Práctica

• Una masa de emulsión bituminosa se filtra, bien a través de un tamiz preparado con un tamaño de malla de 0,500 mm o a través de dos tamices preparados con tamaños de malla de 0,500 m y de 0,160 mm.
• La cantidad de ligante retenida en los tamices se pesa después de lavado y secado.
• La estabilidad de almacenamiento se determina como la cantidad de ligante retenida en el tamiz con un tamaño de malla de 0,500 mm después de un período definido de almacenamiento (n días).
• El procedimiento se lleva a cabo en condiciones normales de laboratorio entre 18^oC y 28^oC.
• El procedimiento puede ser para residuo en el tamiz de 0,500 m o partículas entre 0,500 y 0,160 mm.

• Residuo en el tamiz 0,500 mm.


1. Se lava el tamiz de 0,500 mm con el agente de aclarado y después con etanol o alcohol desnaturalizado.
2. Se coloca el tamiz sobre el fondo del tamiz y se seca en la estufa.
3. Después del secado se deja enfriar el tamiz y el fondo de tamiz en el desecador.
4. Se pesan juntos el tamiz y el fondo del tamiz. Se anota la masa medida m₁.
5. Se moja la malla del tamiz con la solución según el caso.
6. Se escurre el tamiz con cuidado y se coloca en un embudo que se sitúa encima de la botella.
7. Se pesa el recipiente y se anota la masa m_c.
8. Se pesan 1000±5 g de emulsión dentro del recipiente y se anota la masa de emulsión m_E,0,500.


9. Se vierte la emulsión a través del tamiz mojado y se permite que escurra completamente. Se anota la masa m_{C, R}
10. Se retira la botella que contiene la emulsión filtrada y se cierra.
11. Se coloca el tamiz en el embudo que se ha montado sobre el matraz.
12. Se lava el residuo con la solución hasta que el lavado salga claro. Finalmente se lava con agua.
13. Se escurre el tamiz, se seca en la estufa durante 2 h y se enfría en el desecador durante 30 minutos.
14. Se pesa el tamiz con su fondo de tamiz y residuo y se anota la masa m₂.
• Partículas entre 0,500 mm y 0,160 mm


1. Se lava el tamiz de 0,160 mm con el agente de aclarado y después con etanol o alcohol desnaturalizado.
2. Se coloca el tamiz sobre el fondo de tamiz y se seca en la estufa.
3. Después del secado se deja enfriar en desecador.
4. Se pesan juntos el tamiz y el fondo de tamiz. Se anota la masa de medida m₃.
5. Se moja la malla del tamiz con la solución.
6. Se escurre y se coloca en un embudo que se monta encima de un matraz.
7. Se agita la emulsión que se ha filtrado a través del tamiz 0,500 mm.
8. Se coloca el matraz y se pesan dentro del mismo 50 g, m_E,0,160 de la emulsión filtrada seguidamente de añadir aproximadamente 50 cm3 de la solución.
9. Se agita la emulsión diluida.
10. Se filtra la emulsión diluida a través del tamiz 0,160 mm y se procede como se describe para la filtración a través de tamiz 0,500 mm..
11. Se lava el residuo hasta que el lavado salga claro.
12. Se escurre el tamiz con cuidado y se coloca en un fondo de tamiz.
13. Se seca en la estufa por lo menos durante 2 horas y entonces se enfría en el desecador durante aproximadamente 30 min.
14. Se pesa el tamiz con fu fondo de tamiz y residuo y se anota las masa m₄.

Cálculos y Resultados

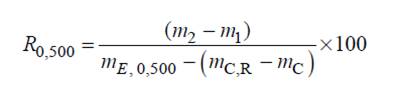

• Para el residuo en el tamiz 0,500 mm se calcula su fracción másica usando la siguiente ecuación:

• Y para el residuo del tamiz 0,160 mm:

Exigencias del PG-3

• Art. 213. Emulsiones Bituminosas.

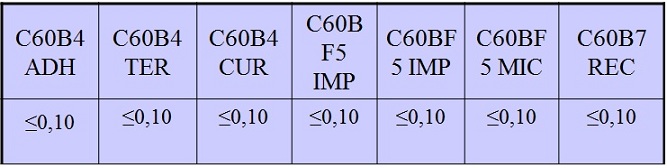

1. Especificaciones de las Emulsiones Catiónicas

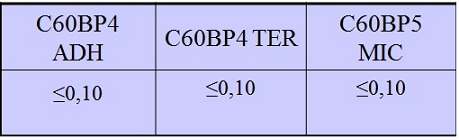

2. Especificaciones de las Emulsiones Catiónicas Modificadas
