Utilidad del Ensayo

• El ensayo consiste en dividir y separar el material mediante una serie de tamices en varias fracciones granulométricas de tamaño decreciente.
• El método consiste en un lavado del árido y su posterior tamizado vía seca.
• La masa de las partículas retenidas en los diferentes tamices se expresa respecto a la masa inicial del material.

Norma de referencia: UNE-EN 933-1

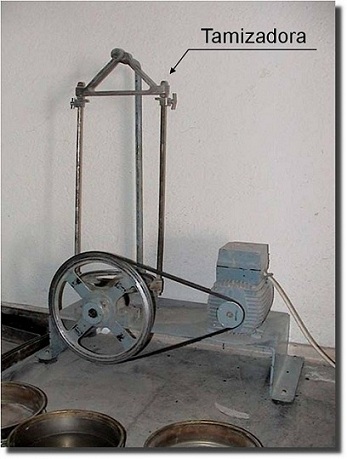

Equipamiento de Laboratorio

Realización Práctica

• Se realiza un lavado de los áridos con agua.
• Se vierte el material lavado y secado en la columna de tamizado. (La columna está formada por cierta cantidad de tamices ensamblados y dispuestos).
• Se agita la columna de forma manual o mecánica.
• Todo el material que pasa por cada tamiz se transfiere al siguiente tamiz de la columna.
• Se pesa el material retenido por el tamiz de mayor abertura y por el inmediatamente situado debajo.

Cálculos y Resultados

• Se calcula la masa retenida en cada tamiz como porcentaje de la masa seca original M₁.
• Se calcula el porcentaje acumulado de la masa seca original que pasa por cada tamiz hasta el tamiz de 0,063 mm excluido..
• Se calcula el porcentaje de finos que pasan por el tamiz de 0,063 mm.

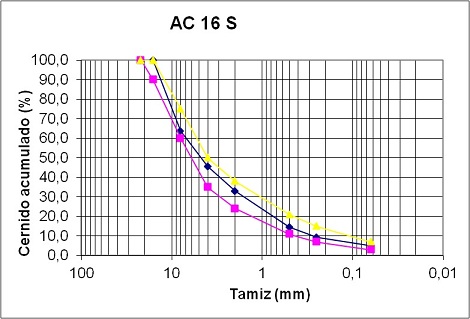

• Los resultados se suelen representar en una gráfica semilogarítmica:

Exigencias del PG-3

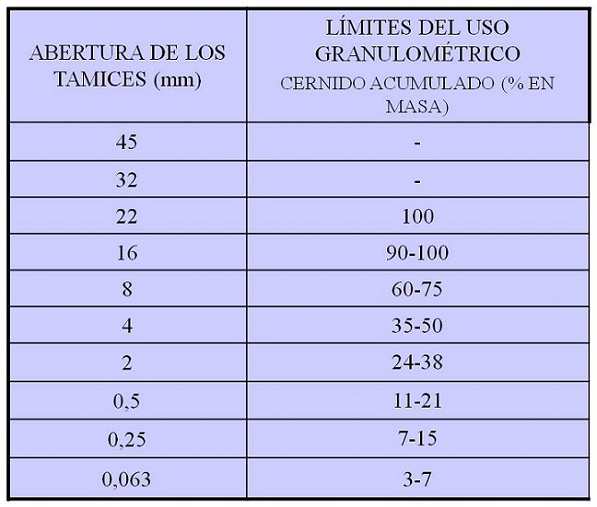

Las exigencias de granulometría son variadas dependiendo de cada unidad de obra; como ejemplo en la siguiente tabla se presenta el huso granulométrico para la mezcla bituminosa AC16S.
