Ensayo de compactación. Proctor normal

    Utilidad del Ensayo
    • Se emplea para determinar la relación densidad seca y la humedad de compactación de los materiales a utilizar en explanadas y en capas de firmes, y como referencia para el control de calidad de la compactación en obra.
    • Se determina para un suelo la relación entre la densidad seca y la humedad de compactación, para una energía de compactación de 0,583 J/cm3.

    Norma de referencia: UNE-EN 103500

    Equipamiento de Laboratorio
    Utillaje
    Realización Práctica
    • El método está basado en la determinación de las densidades secas de varias probetas, compactadas en idénticas condiciones pero con contenidos de humedad diferentes.
    • Para contenido de humedad se alcanza una determinada densidad, de manera que estos pares de valores, representados en coordenadas cartesianas, definen la relación buscada.
    • Se seca, se desmenuza con un mazo de goma y se tamiza el suelo de aplicando el procedimiento indicado en la norma.
    • Se obtiene una muestra de 15 kg y se cuartea en porciones de 2,5 kg cada una.

    • Se pesa el molde con la base y sin el collar superior; una vez pesado se le coloca el collar.

    Compactación del Material
    • Se mezcla una porción del suelo con una cantidad determinada de agua.
    • Se coloca dentro del molde un tercio de la porción mezclada; su altura debe ser uniforme.
    • Se compacta con 26 golpes de la maza, distribuidos uniformemente.

    • Se repite el proceso con los dos tercios restantes, compactando cada uno con 26 golpes.
    • La última capa compactada debe entrar aproximadamente 1 cm dentro del collar.
    • Compactadas las tres capas se retira el collar y se enrasa el suelo.

    • Se pesa el molde con el suelo.
    • Se extrae el suelo del molde y se toma una muestra representativa del suelo compactado, no inferior a 100 g, y se le determina la humedad.
    • Se repite todo el ensayo con las otras porciones de 2,5 kg mezclándolas con diferentes cantidades de agua.

    Cálculos y Resultados
    • Para cada porción de 2,5 kg compactada se obtiene la humedad de compactación y la densidad seca.
    • En una gráfica Densidad Seca – Humedad de Compactación se representan los puntos correspondientes a cada porción compactada.
    • Generalmente son suficientes 5 puntos para definir la curva, tres en el lado ascendente y dos en el descendente.
    • Sobre la curva se determina la densidad seca máxima y la humedad óptima de compactación.

    • Gráfica
    Exigencias del PG-3

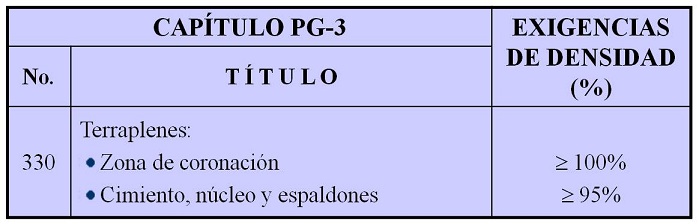

    Tabla 1
