Utilidad del Ensayo

• Se emplea para determinar la relación densidad seca – humedad de compactación de los materiales a utilizar en explanadas y en capas de firmes, y como referencia para el control de calidad de la compactación en obra.
• Se determina para un suelo la relación entre la densidad seca y la humedad de compactación, para una energía de compactación de 2,629 J/cm³.

Norma de referencia: UNE-EN 103501

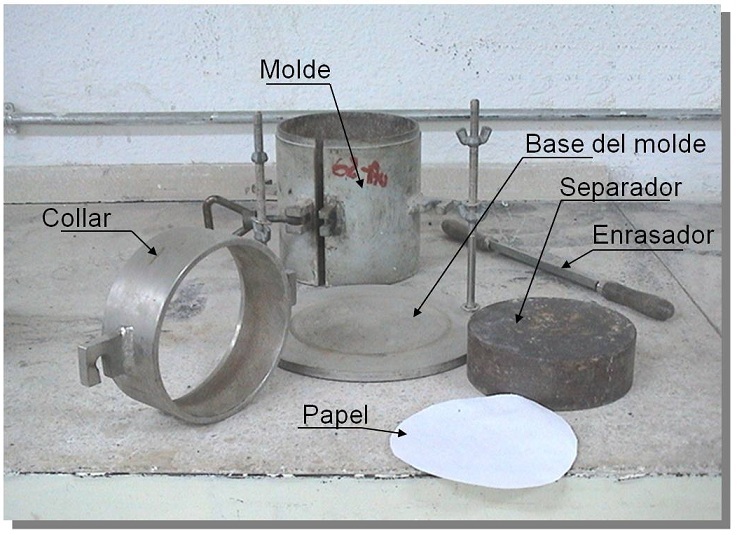

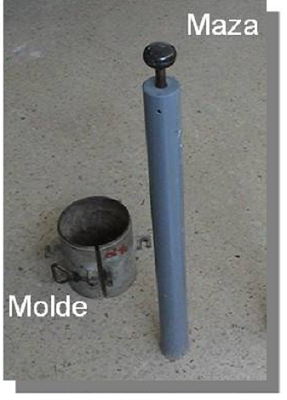

Equipamiento de Laboratorio

Realización Práctica

• Se seca, se desmenuza con un mazo de goma y se tamiza el suelo aplicando el procedimiento indicado en la norma.
• Se obtiene una muestra de unos 36 kg y se cuartea en porciones de 6 kg cada una.


• Se pesa el molde con la base y sin el collar superior; una vez pesado se le coloca el collar.


• Se mezcla una porción de suelo con una cantidad determinada de agua.
• Se coloca dentro del molde la quinta parte, aproximadamente, de la porción mezclada; su altura debe ser uniforme.
• El suelo se compacta en cinco capas sucesivas. Cada una recibe 60 golpes de la maza, distribuidos uniformemente.


• La última capa compactada debe entrar aproximadamente 1 cm dentro del collar.
• Compactadas las cinco capas se retira el collar y se enrasa el suelo.


• Se pesa el molde con el suelo.
• Se extrae el suelo del molde y se toma una muestra representativa del suelo compactado, no inferior a 100 g, a la que se le determina la humedad.
• El ensayo completo se repite con las otras porciones de 6 kg, mezclándolas con diferentes cantidades de agua.

Cálculos y Resultados

• Para cada porción de 6 kg compactada se obtiene la humedad de compactación y la densidad seca.

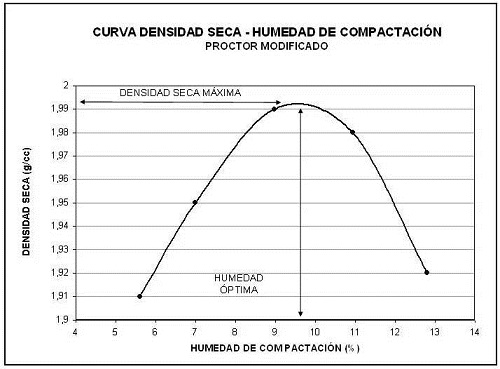

• En una gráfica Densidad Seca – Humedad de compactación se representan los puntos correspondientes a cada porción compactada.
• Generalmente son suficientes 5 puntos para definir la curva, tres en el lado ascendente y dos en el descendente.
• Sobre la curva se determina la Densidad Seca Máxima y la Humedad de compactación Óptima.

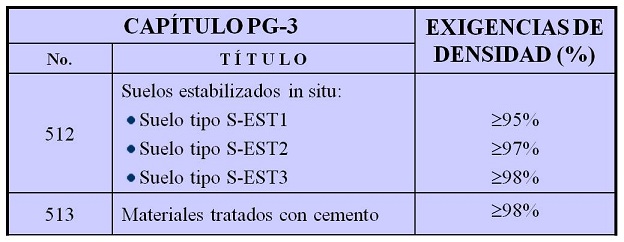

Exigencias del PG-3
