Utilidad del Ensayo

• Se emplea para determinar el contenido de agua con el cual el suelo adquiere una consistencia de lodo capaz de fluir con esfuerzos bajos.
• Se define como límite líquido la humedad de un suelo, colocado en una cuchara normalizada, cuando un surco abierto con un acanalador normalizado se cierra por el efecto de golpear la cuchara sobre una base rígida, al dejarla caer desde cierta altura.
• El ensayo se emplea para caracterizar materiales a utilizar en explanadas y también para fracciones finas de materiales granulares.

Norma de referencia: UNE-EN 103103

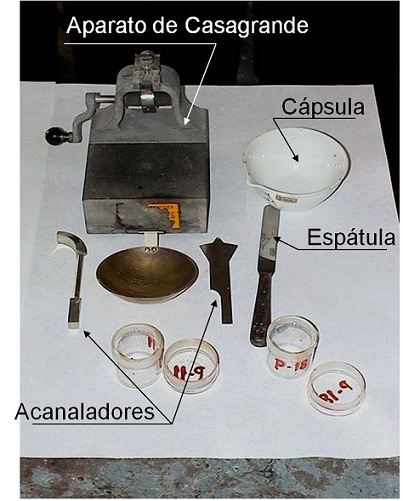

Equipamiento de Laboratorio

Realización Práctica

• A - Por secado y desmenuzado: Se aplica en suelos en que no es posible individualizar manualmente las partículas.
  1. Aplicando el procedimiento indicado en la norma se obtiene una cantidad de 150 a 200 g de material, que pase por el tamiz de 400 µm. .
  2. Se amasa con la cantidad de agua necesaria, según criterio indicado en la norma.
  3. Se deja reposar en cámara húmeda durante 2 horas.


• B - Suelo natural – vía directa.
  1. Se aplica en suelos homogéneos de grano fino, en los que la humedad natural permita su amasado.
  2. No se hace secado previo, ya que en suelos orgánicos y en los inorgánicos con alto contenido de limo o arcilla puede causar variaciones del límite líquido.
  3. Se toman 200 g y se amasan, aplicando las recomendaciones dadas en la norma.
  4. Se adiciona el agua necesaria.
  5. Se dejan en cámara húmeda de un día para otro.

Colocación de la muestra en la cuchara

• Aplicando el procedimiento indicado en la norma se coloca en la cuchara una porción de suelo amasado; en el punto de mayor altura debe tener un espesor de 10 mm.0...
• Luego se hace un surco con el acanalador; debe seguirse el procedimiento indicado.

Ensayo de la muestra

• Se aplican golpes hasta que las paredes del surco se unan en el fondo en una longitud de 13 mm.
• Si el número de golpes está comprendido entre 15 y 35 se toma una muestra de 10 a 15 g de suelo, próximo a las paredes del surco donde se cerró, incluyendo la zona de contacto.
• Se repite el ensayo hasta obtener una determinación entre 15 y 25 golpes y otra entre 25 y 35, para lo que debe modificarse el contenido de agua; deben tomarse muestras para humedad.

Cálculos y Resultados

• Para cada caso se determina el número de golpes y la humedad del suelo.


• Con la información del número de golpes y las humedades, siguiendo el procedimiento indicado en la norma, se determina la humedad correspondiente a 25 golpes; a esta humedad se le llama Límite Líquido.
  • Nota: Cuando en varias determinaciones el número de golpes para cerrar el surco es inferior a 25, el suelo se clasifica como no plástico.

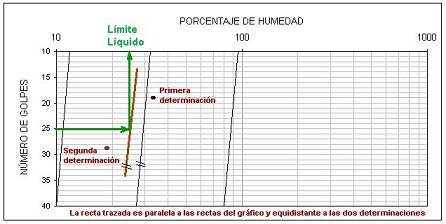

• Para el cálculo del límite líquido se realiza una recta similar a la de esta figura:

• El Límite Líquido, (LL) conjuntamente con el Límite Plástico, (LP) permiten calcular el Índice de Plasticidad, (IP), de un suelo:

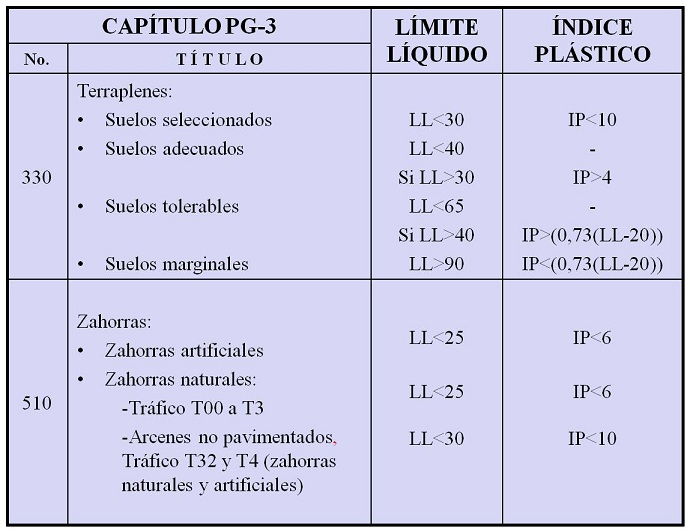

Exigencias del PG-3
