Ensayo del equivalente de arena

    Utilidad del Ensayo
    • Sirve para evaluar la limpieza de los áridos finos o suelos poco plásticos, a través de un índice relativo a la proporción de material.
    • El ensayo sirve para caracterizar los áridos que se utilizan para la construcción de carreteras.
    • Cuanto mayor es el Equivalente de Arena (SE) mejor es la calidad del material.

    Norma de referencia: UNE-EN 933-8

    Equipamiento de Laboratorio

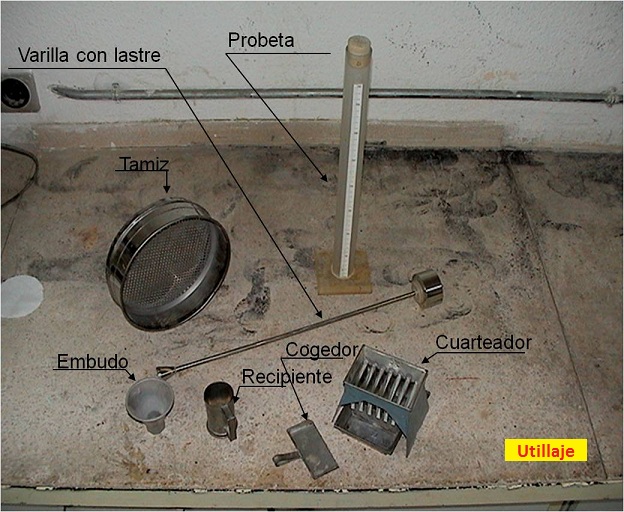

    Utillaje

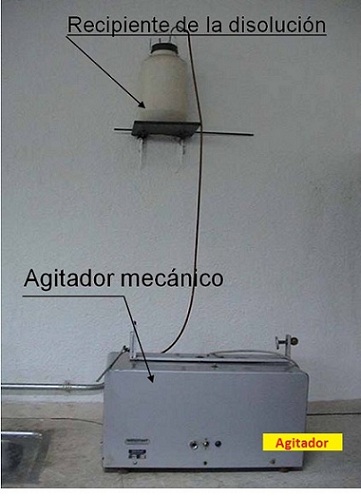

    Agitador
    Realización Práctica
    • La 1a submuestra se utiliza para determinar el contenido de agua y de finos de la muestra de laboratorio. Se seca en estufa y se determina el contenido de finos.
    • La 2a submuestra se utiliza para determinar el valor del equivalente de arena. Se usa la fracción granulométrica 0/2 mm. Esta no debe secarse artificialmente.

    • Se vierte una muestra de ensayo en la probeta cilíndrica graduada.
    • Se golpea varias veces la base de cada probeta para desalojar las burbujas de aire.
    • Se deja reposar la probeta cilíndrica durante 10 minutos para empapar la muestra de ensayo.

    • Se sella la probeta con un tapón de caucho y se fija en la máquina de agitación.
    • Se agita la probeta cilíndrica durante 30 segundos.
    • A continuación se vuelve a colocar en posición vertical hacia arriba.


    Lavado del Material
    • Se quita el tapón y enjuaga con la solución lavadora.
    • Se introduce el tubo lavador en la probeta cilíndrica enjuagando primero sus paredes y a continuación se empuja el tubo hacia abajo hasta el fondo de la probeta.
    • Se mantiene la probeta cilíndrica en posición vertical mientras se deja que se produzca el ascenso de los finos y los componentes arcillosos.


    Mediciones
    • Se deja reposar la probeta 20 minutos Se mide con una regla la altura h1 del nivel superior de la suspensión con relación a la base de la probeta.
    • Se baja el pistón hasta que su pie repose sobre el sedimento.
    • Se determina la altura h2 midiendo la distancia entre la cara inferior de la cabeza del pistón y la cara superior del disco.


    Lectura de Valores
    Medida altura
    Cálculos y Resultados

    El Equivalente Arena se calcula como:

    Fórmula

    Y se obtiene como la media de los resultados de las dos muestras ensayadas.

    Exigencias del PG-3
    Tabla 1 Tabla 2
